干货!新风系统穿梁过,打孔怎么打?

新闻资讯 2020-09-28


在新风系统的安装过程中,房梁是施工阶段的难点之一。选择何种的施工方式,都对后期的风量、家居层高、新风效果有着重要的影响。那么新风系统安装进程中的过梁方式有哪些?穿梁打孔对房屋的安全性能有影响吗?专业的打孔方式又是什么呢?

托马仕空品在长久的新风行业经验基础上,也常会收到用户的相关咨询,大致整理如下:



过梁方式及特点

过梁方式可分为两种,一种就是简单粗暴的打孔过梁,另一种就是利用过梁器将管道绕梁铺设。

打孔过梁的方式,简单来说,就是在房梁上打孔,容纳管道通过。这种过梁方式的特点在于,能够节省层高,削去冗余的吊顶,减少层高的牺牲;与之相对的,这种方式很“伤”房梁,更有可能因为施工不当,导致房屋受力不均,引发安全问题。

绕梁的铺设方式,就是搭一个“盘山公路”,避免对房梁造成损伤。这种方式虽然很安全,但这种方式更会牺牲我们所剩不多的层高(超高吊顶的别墅朋友可以无视这句话),同时,需要更多的管道铺设,在过梁处的管道弯折也会对新风输送造成阻力。





打孔的规范

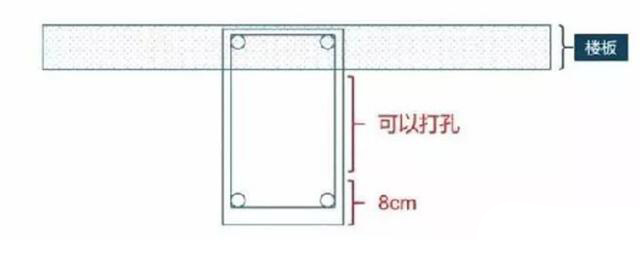

以公寓类的住宅为例,原有建筑层高在2.8米上下浮动,梁的厚度在250mm上下浮动。取孔的规范要求为:一般梁上取孔大小直径83mm(常规的新风管道为圆形,以250mm的梁厚度计算),如图所示,梁体内部的主钢筋位置在梁体上下8cm的位置,打孔时需要避开这个部分。


总而言之,过梁打孔的直径要小于梁体厚度尺寸的⅓,这样的孔径选取才属于安全范围内。此外,打孔的数量也应该以少为方向,这需要在设计管道的时候多加注意。



打孔工艺

第一种工艺推荐,就是把主机管从新风主机接出时,利用分风静压箱进行分路处理。简单理解就是把原来160mm的大口径主管道通过分风箱转换成多路的75mm管道分配到每个房间。


这种方式下,过梁时的开孔尺寸基本在80mm,民用建筑粱厚基本为250mm,这样就能保证在梁上安全地开孔了。

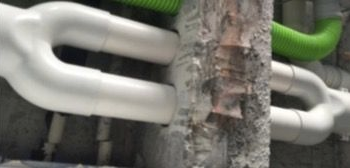

第二种工艺推荐,采用u型三通过梁方法。将设备出风口尺寸变成两个小孔尺寸,穿过梁后再进行合并。这样既保证风量不受损失,又减少对梁的结构破坏。


既保证主机高效的系统风量,又降低对建筑结构的破坏,这两点就是新风系统过梁时应当注意平衡的“鱼与熊掌”,从而实现新风效果的最大化。
